Nikon1祭り その4 Nikon1にENGレンズを付けてみる

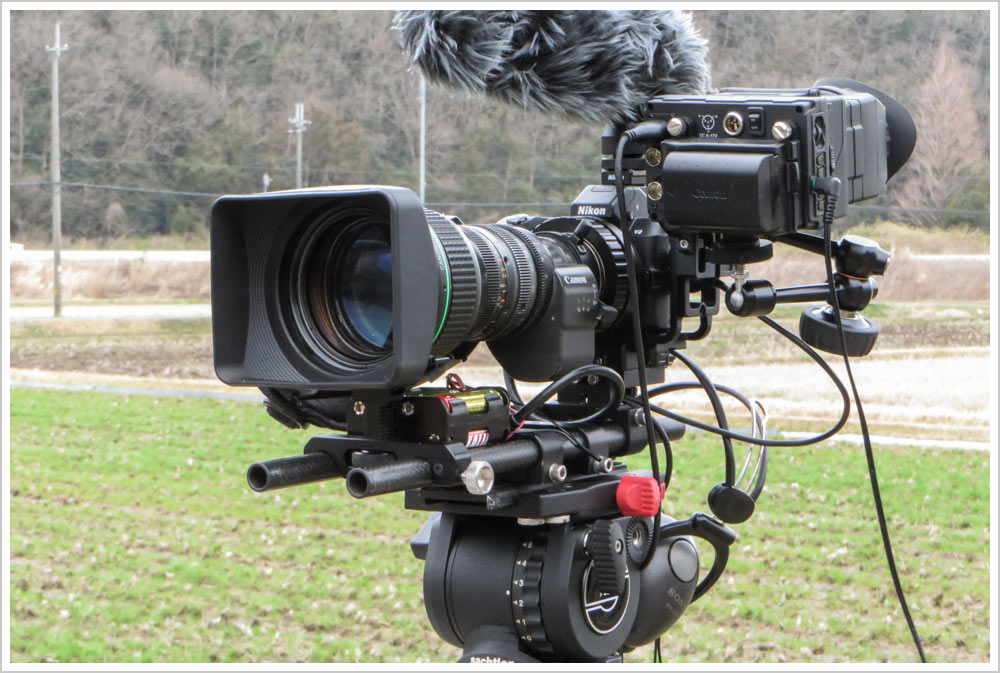

極小センサーのなせる技 Nikon1にテレビカメラ用レンズ(いわゆるENGレンズ)を付けてみました
キヤノンの14倍ズームレンズです
最近ではコンデジでも20倍や50倍ズームが付いていて当然みたいな時代ですけど・・・・

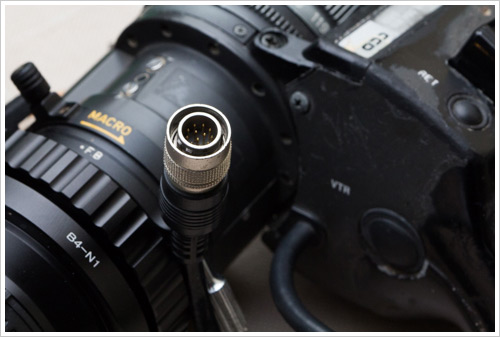

電動ズーム(サーボモーター)を作動させるには12Vの電源供給が必要です

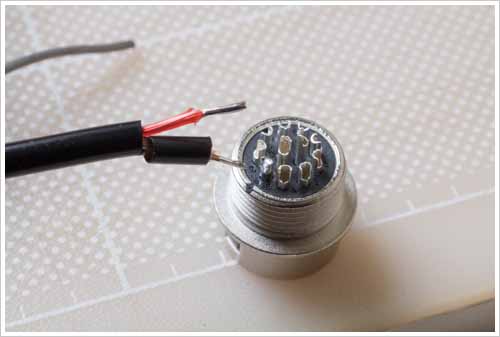

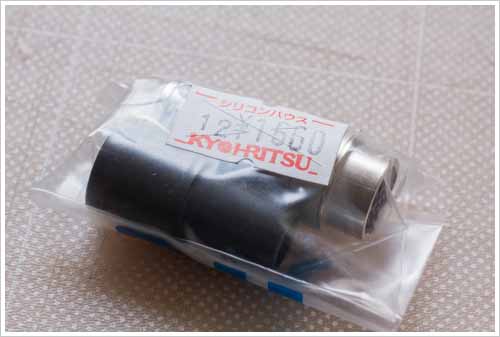

さっそく共立電子でヒロセ電子HRS(コネクター業界では世界トップシェアのようです)のHR10-10P-12Pというコネクターを買ってきました(1660円)

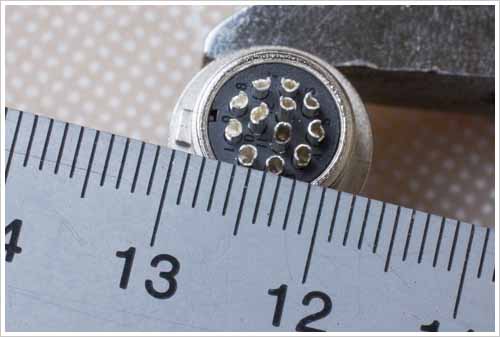

pin番号 3=GND 6=B(+12v)となります
(2016/4追記:PINアサインはcanonの例です)


工作自体は小学生レベルのものだが、おっさんは老眼がきつくてこの手の作業は辛い

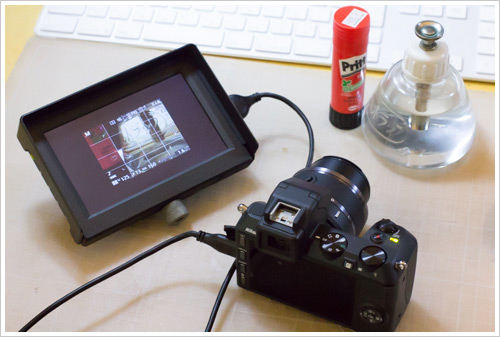

Nikon1のHDMI出力は480pなの(再生は1080p)

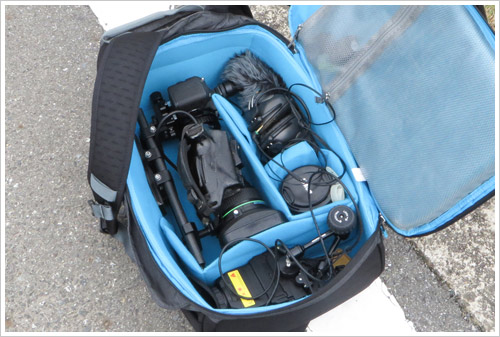

カメラバックの中に詰め込んでテスト撮影に向かいました

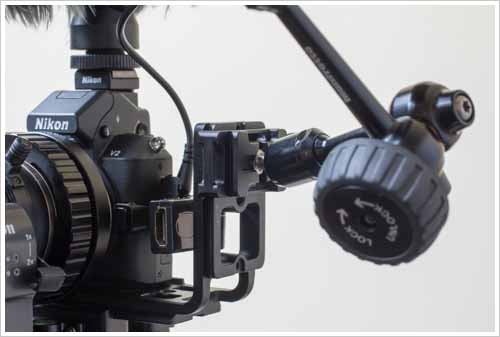

Lブラケットを活かしてアームでモニター付けてみたりするものの・・・・

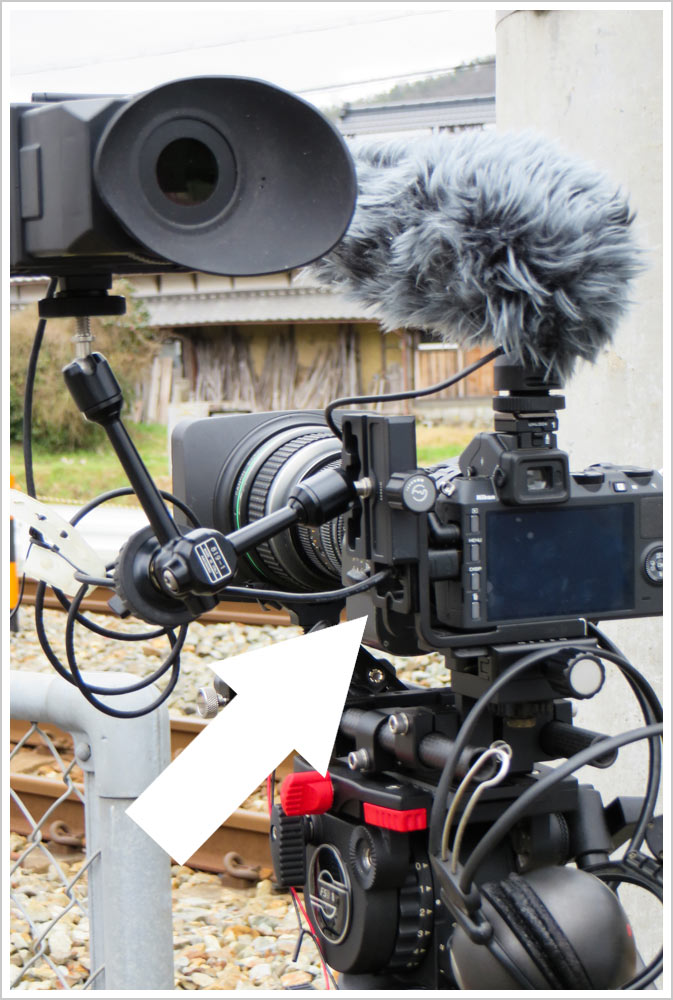

しっくりこないのでHDMIのL型アダプターに替えてみたり
アルカシューを小型のものにしてみたり・・・・




Nikon1関連記事

●春のミラーレス祭り その1
●Nikon1 V2マウントアダプターを付けてみる
●Nikon1で完全無音の消音カメラ
●Nikon1 V3 高感度比較 Nikon1 V2

by ecran_pro | 2014-04-19 15:00 | nikon1 | Comments(6)
Commented by SHP at 2014-04-21 08:48 x
ズームしたときの動きがさすがテレビ用レンズって感じで良いですね。
Commented by ecran_pro at 2014-04-21 11:24
★SHPさん こんにちわ
ズームレバーでのアクションが可変なのでスロー〜クイックと指先で押し込む深さで変化できるのがいいですね(故にコツもいるかと)
最近のハンディカム的なものは触ったことがないけどここはやはりENGということで(SD用レンズなのが難点)
Commented by SHP at 2014-04-22 07:12 x
SD用レンズでこんなにいい感じなんですか。驚きです。
やっぱり良いものは良いんですね。
なにより、内池様の新しいものへのチャレンジ精神と、それを使いこなせてしまう才能にとても影響を受けます。
いつもありがとうございます。
Commented by redrock at 2016-04-22 00:30 x
初めまして。エクランさんのブログを拝見し、そんな組み合わせがあったのか!と思い、今更ながらGH4とFUJINON A19×8.7BEAM-28を購入しました。
サーボも動かしてみたいのですが、知識がないもので配線の仕方がわからなくて困っております。
本文にピン番号が記載されていたので出来るかと思ったのですが、赤い線と黒い線を3か6のどちらにつければいいのかわかりません。教えていただけると幸いです。
どこに質問していいのかわからず、コメント欄に投稿してしまいました。ご迷惑でしたらすいません。
Commented by ecran_pro at 2016-04-22 12:04
★redrockさん こんにちはコメントありがとうございます

記事にしたのはcanonのレンズだったのですが
fujinonとcanonのレンズはpinアサインが微妙に異なっていたと思います

Fujinon(12pin仕様)では①が12V ②がGNDと思われますので
赤い線(12V)をpin1に 黒い線(グランド)をpin2に接続してみてください

もしそれでも作動しないとなるとpinアサインが違うかもしれませんのでFujinonさんに聞いてみてください

多少なりとも参考になれば幸いです
Commented by redrock at 2016-04-23 04:34 x
エクランさん
ご丁寧にお答えいただき誠にありがとうございます。
部品が届いたらチャレンジしたいと思います。
とても参考になりました。本当にありがとうございました。
